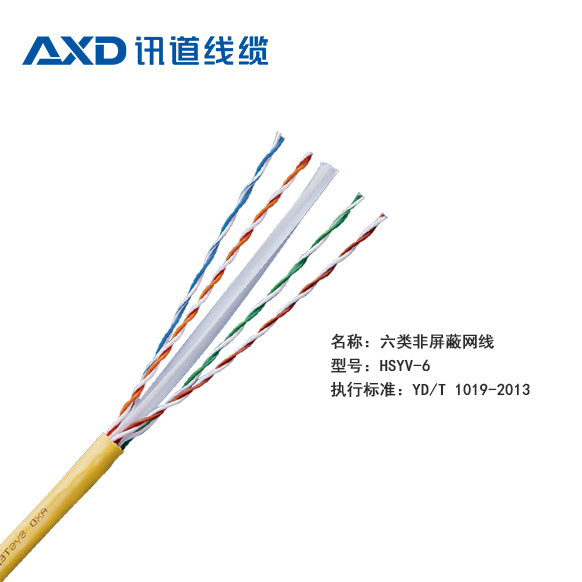

六類網線
- 產品品牌：
- XD 1013001
- 產品型號：
- (UTP-6)HSYV-6/(FTP-6)HSYVP-6/(S-UTP-6)HSYVP-6/(UTP-6a)HSYV-6a/(FTP-6a)HSYVP-6a
產品描述
產品執行標準：YD/T 1019-2013支持100Base-TX, 1000Base-T, 155Mbqs ATM, 622Mbps ATM
傳輸頻率：250MHz
特性阻抗：100±15Ω
導體間介電強度：DC，1min：1Kv/1min
工作電容最大值：≤5.6nF/100m
單根導體最大電阻：≤9.5Ω/100m
線對直流電阻不平衡型：≤2%
最小互電容：51pf/m
最大平衡電容：160pf/km
最大電流平衡：2%
防火等級：PVC外護套符合IEC 60332-1相關規定
敷設彎曲半徑：建議敷設彎曲半徑>4倍線纜外徑
敷設拉力：建議敷設時短期拉力<110N
使用拉力：建議使用時長期拉力<20N
施工溫度： 0～40℃
使用溫度： -10～60℃
操作電壓： DC 32～72V
產品應用
適用于工程布線、網絡(luò )連接、設備端口系統的連接，比如：交換機、集線器、防火墻等設備；屏蔽線適用于屏蔽機房及保密網的布線中。
規格型號
| 結 構 | 產品型號 | UTP（HSYV-6） | UTP（HSYV-6a） | FTP（HSYVP-6） | SFTP（HSYVP-6） | FTP-6a （HSYVP-6） |
|
| 對數 | 4 | 4 | 4 | 4 | 4 | ||
| 導體直徑 | 0.57 | 0.58 | 0.57 | 0.57 | 0.58 | ||
| 導體材質 | 無氧銅 | 無氧銅 | 無氧銅 | 無氧銅 | 無氧銅 | ||
| 絕緣層 | 絕緣材料 | 聚乙烯（HDPE） | 聚乙烯（HDPE） | 聚乙烯（HDPE） | 聚乙烯（HDPE） | 聚乙烯（HDPE） | |
| 絕緣外徑 | 1.02±0.05mm | 1.1±0.05mm | 1.02±0.05mm | 1.02±0.02mm | 1.15±0.03mm | ||
| 線對色譜 | 藍白/藍 | 藍白/藍 | 藍白/藍 | 藍白/藍 | 藍白/藍 | ||
| 橙白/橙 | 橙白/橙 | 橙白/橙 | 橙白/橙 | 橙白/橙 | |||
| 綠白/綠 | 綠白/綠 | 綠白/綠 | 綠白/綠 | 綠白/綠 | |||
| 棕白/棕 | 棕白/棕 | 棕白/棕 | 棕白/棕 | 棕白/棕 | |||
| 中心十字架 | 有 | 有 | 有 | 有 | 有 | ||
| 屏蔽層 | 鋁箔屏蔽材料 | 無 | 無 | 有 | 有 | 有 | |
| 編織屏蔽材料 | 無 | 無 | 無 | 有 | 無 | ||
| 排流線 | 無 | 無 | 有 | 無 | 有 | ||
| 護 套 | 外護套材料 | PVC/LSZH | PVC/LSZH | PVC/LSZH | PVC/LSZH | PVC/LSZH | |
| 外護套撕裂繩 | 有 | 有 | 有 | 有 | 有 | ||
| 產品外徑 | 6.3±0.2mm | 6.8±0.2mm | 6.8±0.2mm | 6.8±0.2mm | 7.6±0.2mm |
